高速化、自動化による品質・効率の向上
プリント基板外形加工用NCプログラム作成システム

　近年、電子テクノロジーの急速な進歩に伴い、プリント基板デザインもより複雑に、 加工機ツールもより細微になり、製品の精度も最高峰のレベルが求められるようになっています。

　そういう時代だからこそ、現場における経験と実績を持つ多くの技術者たちは口を揃えて 「ステラルータービジョンは最高の仕事を果たすためのベストパートナー」と評しているのでしょう。 確かに“ルータービジョン”は日本だけでなく海外でも高い評価を受けています。 あなたも、この感動を味わってみませんか。きっとその評価を確信するでしょう。

ルータービジョンでは、ガーバーデータを元に自動・半自動にて、熟練者が作成した高基準の加工データを短時間で作成することが出来ます。

		Data Import 外形データを読み込みます。 ガーバー、NC、DXFデータに対応しています。

		Set Router Tool ツールの割り当て外周外形、外形内のスリットに対して、 同時にルーターツールを割り当てることが可能です。 また、ファイン切削も実行できます。

	Make Router Path パスの作成 ルーターツールの割り当てに従って、 ルーターレイヤーにある外形図形、 外形内のスリットをルータールートにします。 また、同時にフェードインフェードアウト（ルーター） も実行することができます。ルーターパスの整列（自動、手動） も簡単な操作で実行することができ、 よりスムーズに加工を行うことができます。

		Dissolve 等高線状パス作成 切り抜き穴を中心から年輪状に切り崩します。 異形穴の切り崩しが可能です。

		Cross Hatch 格子状パス作成切り抜き穴を NC加工機のバキュームで 吸い取れる大きさに格子状に切り崩します。

	Simulation 画面上で加工のシミュレートができ、 切削順番や時間を確認することができます。

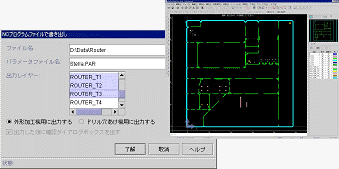

	Export 各社加工機メーカーに対応したNCプログラムが出力可能です。 パラメータの設定により自由度の高いフォーマットで出力可能です。

フェードイン・フェードアウト

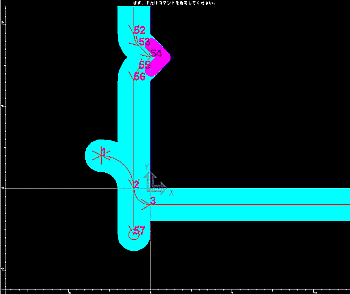

	加工ルート作成： 以下データ作成を自動作成します。左図は参照画像。下図は拡大図です。 ドリル切り始め（１）切り終わり（５７）位置を捨て 基板側に逃がすフェードイン・フェードアウトルートを作成できます。 また、ルータービットの移動を最小限にする自動整列機能も備わっています。

スパイラル加工

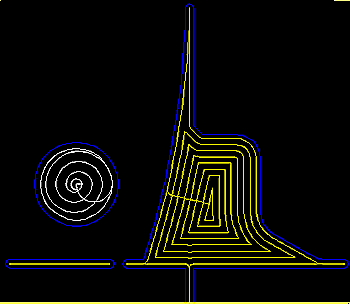

	等高線状ルート作成： 切り抜き穴を中心から年輪状に切り崩します。異形穴の切り崩し加工が簡単に作成できます。

クロスハッチ ＆ ファインカット

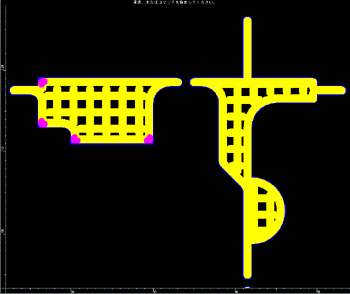

	格子状ルート作成： パラメータを読み取りデータを自動作成します。左図は参照画像。下図はその拡大画像です。 １．パラメータにて切り抜き穴をNC加工機のバキュームで吸い取れる大きさを設定します。 ２．内部を格子状に切り崩すデータを作成します。（黄色格子参照） ３．コーナーを小径のドリルでファインカットデータを作成します。（ピンク参照） ４．外周を切り崩すデータを作成します。（青縁取りの黄色参照）

シミュレーション機能

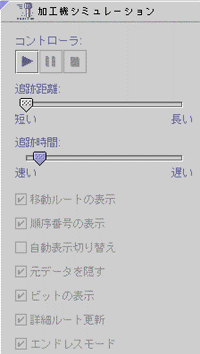

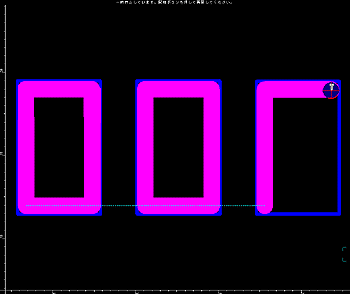

作成した加工ルートを実際の加工機情報をパラメータに設定する事により、画面上で疑似切削でき、切削順番や時間を確認することができます。
