第32回ファインテックジャパン/第13回高機能フィルム展/第11回高機能プラスチック展(2022年12月7〜9日) |
|||||||||||||||||
12月7〜9日、幕張メッセで開かれた「第32回ファインテックジャパン(電子ディスプレイ産業展)/第13回フィルムテックジャパン(高機能フィルム展)/第11回プラスチックジャパン(高機能プラスチック展)」。出展社、来場者ともマスク武装が徹底していたものの、来場者数は新型コロナウィルス感染前並みに戻った印象で、ニュープロポーザルのデモも活発だった。ディスプレイ関連を中心におもなトピックスをレポートする。 シャープがmini-LED+QDシート搭載の最新TFT-LCDをデモ まずディスプレイモジュールでは今回もシャープと台湾メーカー数社が展示していたに過ぎず、その印象は決して大きくなかった。
モジュールはTFT-LCDパネル、QD(量子ドット)シート、BLユニットという構成で、mini-LEDからの青色光はQDシートによって白色に色変換され、さらにTFT-LCD上のマイクロカラーフィルターによってRGB各色に色変換される。気になる厚みもモジュール全体で2.1o、BLユニットで1.4oとエッジライト型BL搭載品並みにスリムで、この面でも有機ELディスプレイと十分競合できるように見えた。 ブースでは写真1のように15.6型パネルを展示。すでにノートPC向けとして一部量産に入っているとのこと。 凸版印刷がフルフレキシブルIGZO-TFTをアピール

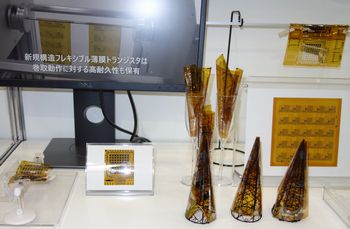

ブースでは写真2のように巻き付けタイプをはじめさまざまなフレキシブル形態をデモ。また、ビデオ紹介ながら、このTFTを90度曲げ、さらにプレスした様子を表示するなどフレキシブル性をしつこいぐらいに強調。このカテゴリーで一歩リードした印象さえ残した。 新たな高移動度透明導電膜で透明ヒーターやタンデム型ペロブスカイト太陽電池を マテリアル関連では、産業技術総合研究所(産総研)がポストITOとして新たな透明導電フィルムを展示。透明ヒーターやペロブスカイト太陽電池などのアプリケーションに有効なことを示した。

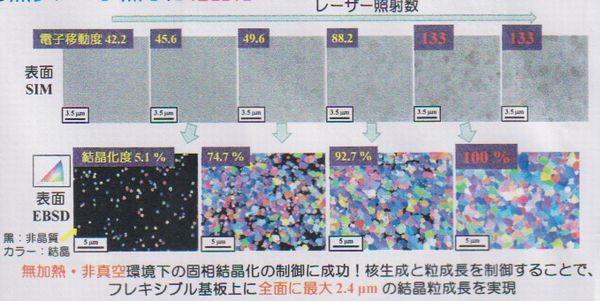

図1はレーザー照射回数と膜の表面状態・結晶性の関係で、照射回数を増やすにつれて多結晶化が進みグレインもラージサイズ化。結晶化度100%でグレインサイズは2.4μmに成長し、キャリアモビリティも133cm2/Vsに達する。もちろん、この値は透明導電膜としては世界最高に当たる。また、ティピカルなシート抵抗値も14Ω/□クラスとITO膜を凌駕する。

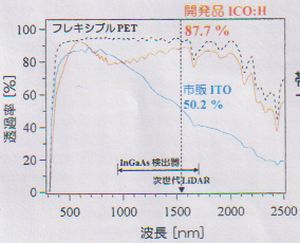

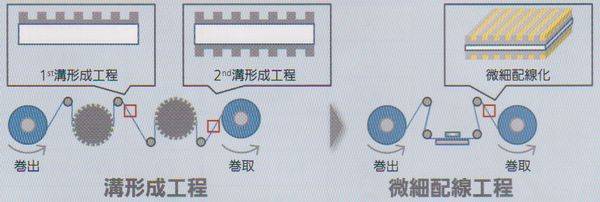

前記のように、タンデム型ペロブスカイト太陽電池にも有望。周知のように、臭化鉛メチルアンモニウムCH3NH3PbX3に代表される既存のペロブスカイト光吸収材料は可視光領域の光吸収がメインで、近赤外のような長波長は基本的に吸収しない。このため、このICO:H膜をもうひとつの発電ユニットにしたタンデム型にすれば、可視光領域から近赤外領域まで幅広い波長が吸収でき、効果的な発電が可能な高効率デバイスが実現すると考えられる。 新たなメタルメッシュ配線で微細ハイアスペクト比パターンを 一方、パナソニックはまずタッチセンサー向けとして量産を開始した両面配線メタルメッシュ透明導電フィルム「FineX(ファインクロス)」をアピールした。その名の通り、PET、PC(ポリカーボネート)、COP(シクロオレフィンポリマー)といったプラスチックフィルムの両面に高導電メタルメッシュ配線を設けた透明導電フィルムで、ファインでかつ幅と厚みのアスペクト比が高い導電膜が実現する。実際、一般的なエッチング工法で形成したパターンはアスペクト比0.25程度であるのに対し、このフィルムでは0.74程度と3倍近くが得られる。つまり、低抵抗で高透過率が実現するわけである。
そのスペックだが、配線幅は2μm、可視光透過率は94.1%、シート抵抗値は2Ω/□、屈曲性はR=2oと従来エッチング法メタルメッシュを上回る値をマーク。幅500oまでの大型品にも対応可能だ。 ブースではロールに巻いたフィルムに加え、ディスプレイなどの有力アプリケーションも展示。写真3のように、自動車などのヘッドアップディスプレイにも有望なことを示した。 日本電気硝子がフォルダブル製品のカバーガラスに最適な超薄板ガラスをPR

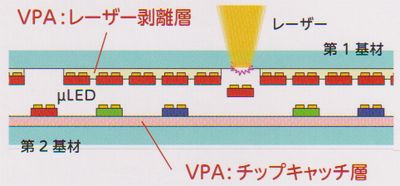

MICRO/mini-LEDのRGBパターニングに有効な感光性接着剤が 感光性材料では、日鉄ケミカル&マテリアルがネガ型感光性接着剤「VPA」を紹介、そのユニークな優位性をアピールした。露光量100〜500mJ/cm2で露光するネガ型接着剤で、20MPaという高い接着強度と90%という高い光透過率が得られる。 しかし、最大の特徴は通常の強アルカリ溶液によるウェット剥離に加え、エキシマレーザーを用いたドライ剥離も可能なこと。つまり、波長248nmまたは266nmのエキシマレーザーによって膜上に穴を開ける、すなわちダイレクトパターニングができる。このため、MEMSの接合層や半導体パッケージの絶縁層といった従来用途に加え、トランスファーという新たな用途にも応用可能だ。

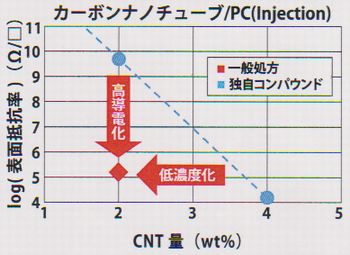

分散性と導電性を両立したCNTコンパウンドが登場 カーボンナノチューブ(CNT)関連では、大阪ガスケミカルが分散性と導電性を両立したマルチウォールCNT分散技術をアピールした。一般的に、CNTはそのサイズから凝集しやすく、これが膜にした際の導電性や均一性を損なう原因となっている。
ちなみに、同社はこの技術をライセンス供与するのではなく、みずからCNTコンパウンドを製造するという。 |
