Stella Vision for Javaは、束線（平行線）をスムーズに描画する平行線、束線描画コマンド、描画後の束線を編集するピッチ補正コマンド、コーナー形状の変更、コーナーの移動、追加コマンド、平行線の接続コマンド、また、束線の幅や間隔を瞬時に検査する束線クリアランスの検出コマンドも備えています。

Paraline

平行線描画

束線を描画中に、基線からの距離、束線の幅、束線同士の間隔を変更できます。マウスカーソルによる設定も可能ですので、瞬時に、そして簡単な操作で変更できます。

さらに、調整領域機能を使用することにより、束線ごとの電気抵抗を近似的に統一しながら描画することも可能です。

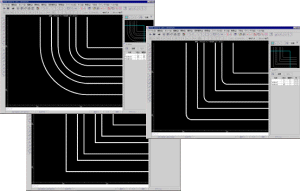

束線のコーナー形状は３つのタイプから選択でき、コーナー部分の半径を指定することも可能です。また、端点の接続方法も3タイプ（開く、線分、円弧）用意しています。



Correct Pitch

ピッチ補正

ピッチ補正コマンドを使用することにより、描画後の束線を編集でき来ます。

束線の幅、間隔、ピッチを自由に変更することが可能です。また、複数の束線に対して実行することができますので、編集作業もより短時間で行うことが可能になりました。
