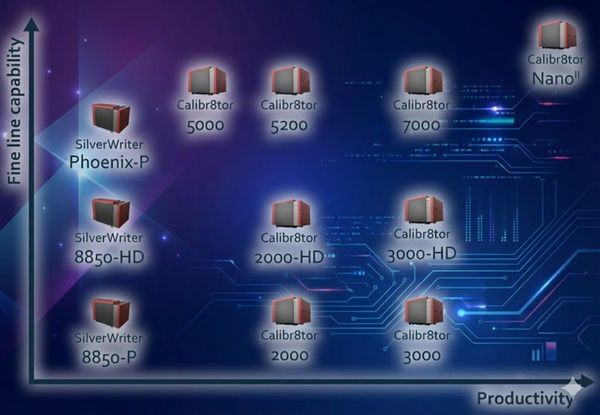

SilverWriter 8850P KATANA

■UcamcoのSilverWriter 8000シリーズは従来機種に比べスループットが最大60%以上向上しました。

■最大限の描画柔軟性を実現するため、異なる三種類のサイズのフィルムを450枚まで収納可能な三つの独立したフィルムマガジンを装備しています。

■SilverWriter 8000シリーズはお客様の高密度で厳しいデザインを高画質でプロットします。25,400dpi(1μm)のプロット解像度を選択した場合、最小線幅12.7μmが実現します。

■二つのユニークな画像形成機能「合成モジュレーションとサブミクロンピクセル配置」が他社製品で見られるような丸め誤差を排除し、線幅精度を2μm以下に保ちます。

■超安定なグラナイトステージ、メンテナンスフリーのリニアモーターおよびエアーベアリングなどに加え、新しいダイレクト・ドライブドラムを装備し、比類なき稼働率をお約束します。


▲独自設計のレーザーコントロールユニット
平面精度の高いグラナイト上をリニアモータ駆動によりエアベアリングで浮いた上体でオプティクス移動。このため、ボールネジやモータ・リール等による駆動形式に比べ、磨耗がなく、グラナイト&エアベアリングにより長期間安定した精度が得られる。

フィルムマスク向けながら業界最高水準の精度を確保
 プロッター精度
 機械精度:<0.16 mil(4μm)
 位置精度:0.01 mil(0.25μm)
 繰り返し精度:±2μm(接触抵抗が無いため長期安定)

 フィルム上の精度(175μm厚フィルム)
 フィルム上の位置精度:<0.4 mil(10μm)
 フィルム上の線幅精度:<0.04 mil(2μm)

 最小描画サイズ
 25,400 ppi: 0.5 mil(12.7μm)
 50,800 ppi:0.2 mil(5μm )

■ドラムには特別なバキューム用の溝を施工し、ダイレクトドライブサーボモータでドラム回転を制御。さらに、独自設計のレーザーコントロールを設置するなど高い信頼性を確保。

■コンベア内蔵ながら幅1850×奥行1550×高さ1380oとコンパクト(他社製品は本体+コンベア表記)

■販売実績はワールドワイドで920台、国内で73台


従来のマルチビーム(例:8000ppi)

シンテクティックプロッティング(例:8000ppi)

従来のマルチビームのプロッティング

Silver Writerのマルチビームシンテクティックプロッティング
・高い正確性
 伸縮補正はRIPによる補正ではなく、均等スケール補正です。
 RIPによる補正ではないため、ビットズレが起こらずムラもありません。
 最高200.000 piと同等の描画結果を実現します。
・一つのレーザー光源を使用。可動部分はなく長期安定です。
・各レーザービームの位置精度は最大 0.1μm以下です。
・各レーザービームのパワーはフィルム描画を行う前に確認を行い、自動的にパワーを調整します(LEDマルチビームでは1ビーム単位でのキャリブレーションが困難)。
▲独自イメージング方法の利点

▲生産性(描画枚数/h)

■ 詳細カタログ



解像度
インチ 4,000 - 25,000 dpi + ドラフト用 2000 dpi
ミリ 6.25 um - 1um + ドラフト用 12.5um
最小線幅 0.4 mil 12.7 um

露光スピード/分 8800 8820 8850 8800 8820 8850
2,000 dpi(インチ・ミリあたり) 5.40 10.80 21.60 137 274 549
4,000 dpi(インチ・ミリあたり) 2.70 5.40 10.80 69 137 274
8,000 dpi(インチ・ミリあたり) 1.35 2.70 5.40 34 69 137
16,000 dpi
(インチ・ミリあたり)
0.63 1.26 2.52 16 32 64
25,000 dpi
(インチ・ミリあたり)
0.29 0.58 1.15 7 15 29

フィルム仕様
フィルムサイズ(ドラム長) 18" - 32" で 1/2" ずつ  457 - 813 mm
フィルムサイズ(ドラム周囲) 24" - 29" で 1" ずつ  610 - 736 mm
最大描画エリア(ドラム長) フィルムサイズより 0.2" (5 mm) 小さめ
最大描画エリア(ドラム周囲) フィルムサイズより 0.9" (23 mm) 小さめ
フィルム外形精度 ±0.02" ±0.5"

精度
機械精度 < 0.16 mil < 4 μm
再現性精度 < 0.08 mil < 2 μm
位置精度 0.01 mil 0.25 μm
フィルム上位置精度 < 0.5 mil < 12.5 μm
フィルム上再現性精度 < 0.5 mil < 12.5 μm
線幅精度 < 0.08 mil < 2 μm
スケール精度 in steps of 0.5 μm
スケール調整範囲 ±5 %

フィルム仕様
フィルムサイズ(ドラム長) 18" - 32" で 1/2" ずつ  457 - 813 mm
フィルムサイズ(ドラム周囲) 24" - 29" で 1" ずつ  610 - 736 mm
最大描画エリア(ドラム長) フィルムサイズより 0.2" (5 mm) 小さめ
最大描画エリア(ドラム周囲) フィルムサイズより 0.9" (23 mm) 小さめ
フィルム外形精度 ±0.02" ±0.5"

機械仕様
フィルム格納能力 3 マガジンまでそれぞれ 150 枚まで収納
光源 赤色 HeNe レーザー 632.8 nm, 5 mW
寸法(幅 X 奥行き) 72.8" X 61" 1850 X 1550 mm
高さ 54.3" 1380 mm
重量 3740 lbs 1700 kg
室温 21℃ ±1℃
湿度 50 % ±2 %, 結露しないこと
電源 本体: 単相 230 VA  2.3kVA
バキューム: 三相 200〜230VA 32A
発熱量 2,000 W (1,725 kcal/h)
エアーサプライ 87 - 145 PSI    6 - 10 bar
エアー品質 オイル・水フリーとのこと 0.01mg/m3
エアー使用量 1時間あたり 88 ft3    1時間あたり 2500 リッター
