パッシブマトリクス駆動電子ペーパー製造フローとステラプロダクト

製造フロー(PM駆動マイクロカプセル型電気泳動ディスプレイの例)
ステラプロダクト

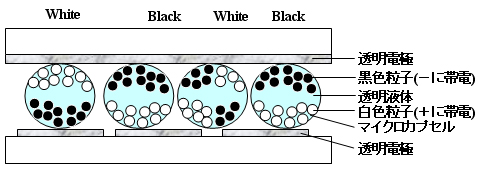

デバイス構造




@CADデータ作製

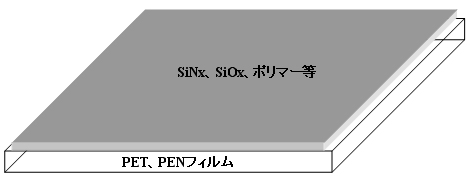

Aガスバリア層形成(前面基板)

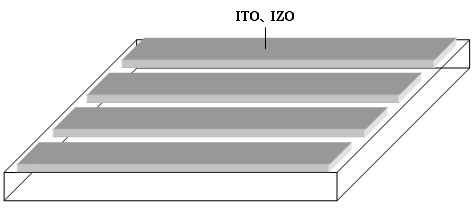

B透明電極形成(前面基板)



レジスト現像後およびITO膜パターニング後、測長&外観検査
測長&AOI装置「STシリーズ

ITOパターニング後、リペア
リペア装置「Repair Vision」


C

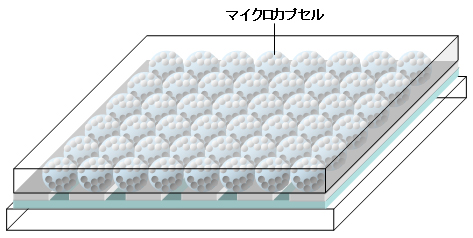

エレクトリックインク印刷(前面基板)

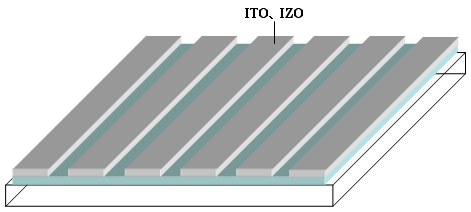

D透明電極形成
(背面基板)



レジスト現像後およびITO膜パターニング後、測長&外観検査

測長&AOI装置「STシリーズ

ITOパターニング後、リペア
リペア装置「Repair Vision」

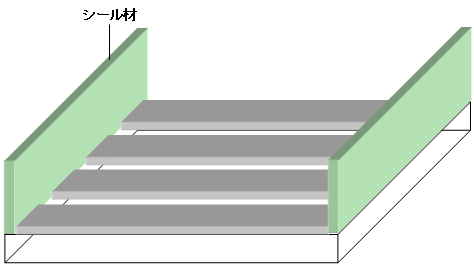

Eシール層形成(背面基板)

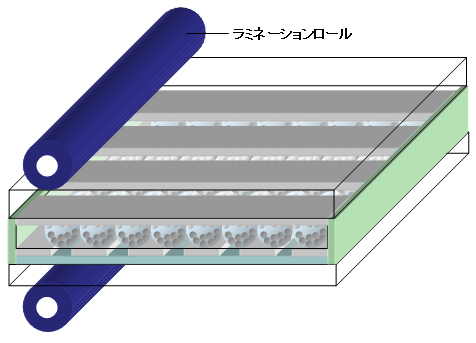

F両面基板貼り合わせ
